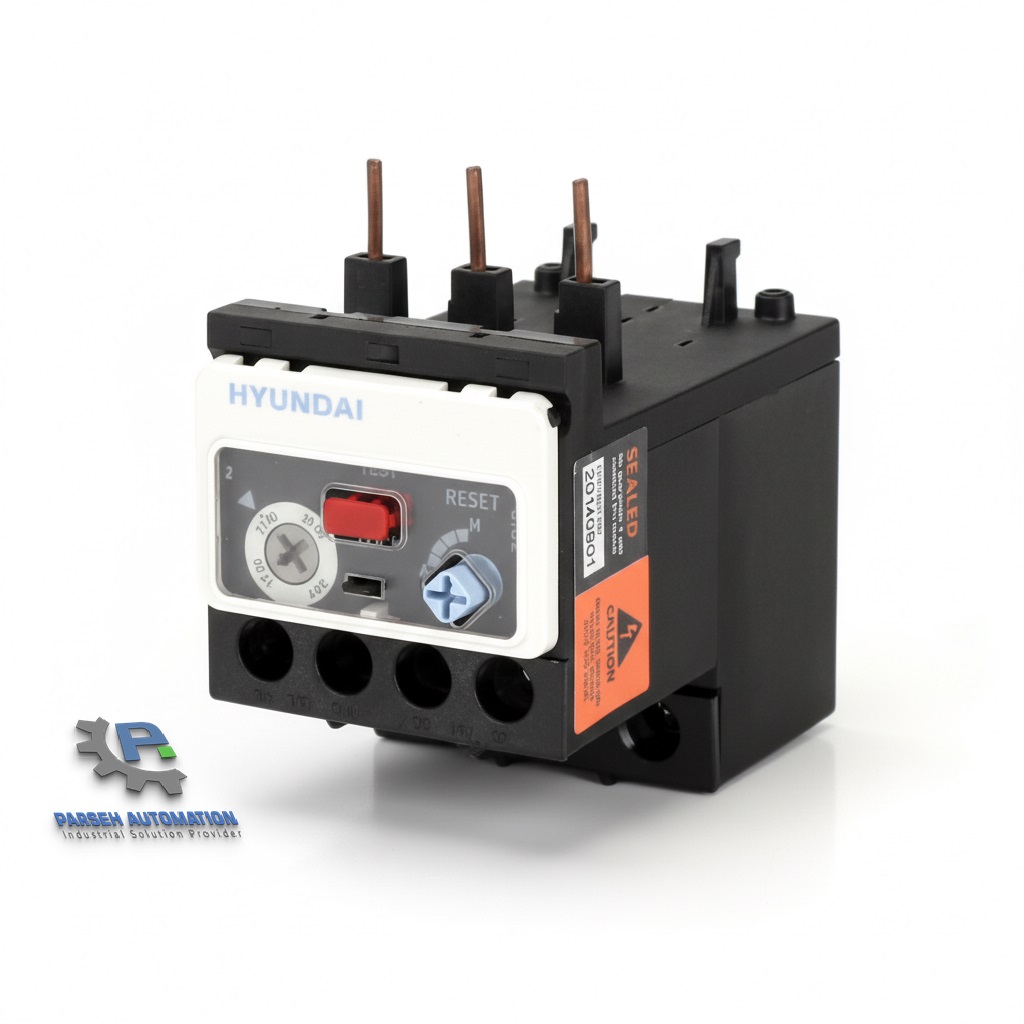

بیمتال هیوندای 12 تا 18 آمپر HGT 40K A0018S

بیمتال هیوندای HGT 40K A0018S

بیمتال هیوندای 12 تا 18 آمپر HGT 40K A0018S  یکی از رله‌های حرارتی دقیق و قابل اعتماد برند HD Hyundai Electric است که برای حفاظت موتورهای سه‌فاز در برابر اضافه بار (Overload) و قطع فاز (Phase Failure) طراحی شده است.
این مدل از سری HGT40K بوده و با محدوده جریان 12 تا 18 آمپر، انتخابی ایده‌آل برای کنتاکتورهای هیوندای سری HGC25 تاHGC40 محسوب می‌شود.

بی‌متال HGT 40K A0018S به صورت مستقیم در زیر کنتاکتور نصب شده و با بهره‌گیری از طراحی حرارتی دقیق، از موتور در برابر افزایش دما و جریان بیش از حد محافظت می‌کند.
این تجهیز با برخورداری از قابلیت تنظیم جریان، دکمه تست، نشانگر تریپ و دو حالت ریست دستی و اتوماتیک، به کاربر امکان کنترل کامل بر عملکرد سیستم حفاظتی را می‌دهد.

مشخصات فنی بیمتال هیوندای 12 تا 18 آمپر

• برند: HD Hyundai Electric

• کد فنی: HGT 40K A0018S

• نوع تجهیز: رله حرارتی (بی‌متال) برای حفاظت موتور

• رنج جریان قابل تنظیم: 12 تا 18 آمپر

• نوع عملکرد حفاظتی:

  • حفاظت اضافه بار (Overload Protection)

  • حفاظت در برابر قطع فاز (Phase Failure Protection)

• کلاس تریپ (Trip Class): Class 10 (مطابق IEC 60947-4-1)

• زمان قطع: طبق منحنی استاندارد Class 10 (قطع در 10 ثانیه در جریان 7.2×In)

• سازگار با کنتاکتورها: هیوندای سری HGC در محدوده 25 تا 40 آمپر (مانند HGC25، HGC32، HGC40)

• روش نصب:

  • نصب مستقیم (Direct Mount) در زیر کنتاکتور

  • یا نصب مستقل با پایه کمکی (در صورت نیاز)

• ترمینال‌ها: پیچ‌دار (Screw type terminals)

• حداکثر ولتاژ کاری (Ui): 690 ولت AC

• حداکثر فرکانس کاری: 50 / 60 هرتز

• درجه حفاظت (IP): IP20 (مناسب برای نصب در تابلو برق)

• تعداد کنتاکت کمکی: 1NO + 1NC

• ظرفیت کنتاکت کمکی: 6A در 230VAC

• قابلیت تنظیم جریان دقیق (Current Setting Dial)

• مکانیزم ریست: دو حالته

  • حالت دستی (Manual Reset)

  • حالت اتوماتیک (Auto Reset)

• دکمه تست عملکرد (Test Button) جهت بررسی صحت عملکرد بی‌متال

• اندیکاتور تریپ (Trip Indicator): دارد – نشانگر وضعیت عملکرد حفاظتی

 مزایای فنی و طراحی بی متال هیوندای

• دقت بالا در تشخیص اضافه بار و عملکرد حرارتی

• دارای کنتاکت کمکی 1NO + 1NC برای مدار فرمان

• نصب سریع و مستقیم زیر کنتاکتورهای هیوندای (بدون نیاز به پایه اضافی)

• ساختار مقاوم در برابر ارتعاش و دمای بالا در تابلو برق‌های صنعتی

• دارای Trip Indicator برای نمایش وضعیت عملکرد حفاظتی

• مجهز به Test Button جهت بررسی عملکرد قبل از راه‌اندازی

• طراحی مطابق با استاندارد IEC 60947-4-1

 کاربرد بیمتال HGT 40K A0018S

بی‌متال هیوندای HGT 40K A0018S در بسیاری از پروژه‌های اتوماسیون صنعتی و تابلو برق مورد استفاده قرار می‌گیرد، از جمله:

• حفاظت از پمپ‌های صنعتی و کشاورزی

• سیستم‌های تهویه مطبوع و فن‌های صنعتی

• ماشین‌آلات بسته‌بندی و تجهیزات نوار نقاله

• کنترل موتورهای سه‌فاز با توان متوسط در خطوط تولید

به دلیل دقت بالا و هماهنگی کامل با کنتاکتورهای HGC، این رله حرارتی یکی از پرفروش‌ترین مدل‌ها در بین مهندسان برق صنعتی و طراحان تابلو برق است.

 ایمنی و استانداردهای بیمتال هیوندای

رله حرارتی  HGT 40K A0018S مطابق با الزامات IEC 60947-4-1 و IEC 60947-5-1 طراحی و تولید شده است و دارای گواهی‌های CE و KC می‌باشد.
درجه حفاظتی آن IP20 است و برای استفاده در محیط‌های صنعتی با دمای کاری بین -5 تا +55 درجه سانتی‌گراد توصیه می‌شود.

 نحوه انتخاب بیمتال

برای انتخاب درست بی‌متال، لازم است جریان نامی موتور خود را از روی پلاک بخوانید. اگر این جریان در محدوده 12 تا 18 آمپر قرار دارد و از کنتاکتورهای هیوندای HGC25 تا HGC40 استفاده می‌کنید، مدل HGT 40K A0018S گزینه‌ای دقیق و ایمن برای حفاظت موتور شماست.

ابعاد HGT 40K A0018S

 جمع‌بندی

بیمتال هیوندای 12 تا 18 آمپر مدل HGT 40K A0018S ترکیبی از طراحی مهندسی کره‌ای، ایمنی بالا و دوام طولانی‌مدت است.

این محصول با عملکرد دقیق و پایدار خود، یکی از بهترین گزینه‌ها برای حفاظت موتورهای سه‌فاز در سیستم‌های صنعتی و نیمه‌صنعتی به شمار می‌آید.

سؤالات متداول (FAQ) – HGT 40K A0018S

بی‌متال HGT 40K A0018S برای چه موتورهایی مناسب است؟

این بی‌متال برای موتورهای سه‌فاز با جریان کاری 12 تا 18 آمپر طراحی شده و بیشتر در پمپ‌ها، فن‌ها، نوار نقاله‌های سبک و ماشین‌آلات صنعتی متوسط کاربرد دارد.

آیا می‌توان این رله حرارتی را با کنتاکتور برند دیگری استفاده کرد؟

به لحاظ فنی ممکن است، اما توصیه می‌شود از کنتاکتورهای هیوندای سری HGC25 تا HGC40 استفاده شود تا دقت عملکرد و ایمنی حفاظتی حفظ گردد.

تفاوت حالت ریست دستی و اتوماتیک چیست؟

• ریست دستی: کاربر باید پس از عملکرد حفاظتی، بی‌متال را فیزیکی ریست کند.

• ریست اتوماتیک: پس از خنک شدن تیغه‌های حرارتی، مدار به‌طور خودکار وصل می‌شود.

آیا بی‌متال از اتصال کوتاه محافظت می‌کند؟

خیر. بی‌متال فقط از اضافه بار و قطع فاز محافظت می‌کند. برای حفاظت در برابر اتصال کوتاه، باید از فیوز یا کلید اتوماتیک (MCCB) استفاده شود.

چگونه جریان مناسب بی‌متال را تنظیم کنیم؟

جریان تنظیمی بی‌متال باید با جریان نامی موتور مطابقت داشته باشد. پیچ تنظیم روی دستگاه امکان تنظیم دقیق جریان در بازه 12-18 آمپر را فراهم می‌کند.

آیا می‌توان رله حرارتی را در دمای بالای تابلو برق استفاده کرد؟

بله. رله حرارتی HGT 40K A0018S برای دمای کاری -5°C تا +55°C طراحی شده و عملکرد آن در این محدوده پایدار است.
