بیمتال هیوندای 7 تا 10 آمپر HGT 18KB 0009S

بیمتال هیوندای HGT 18KB 0009S

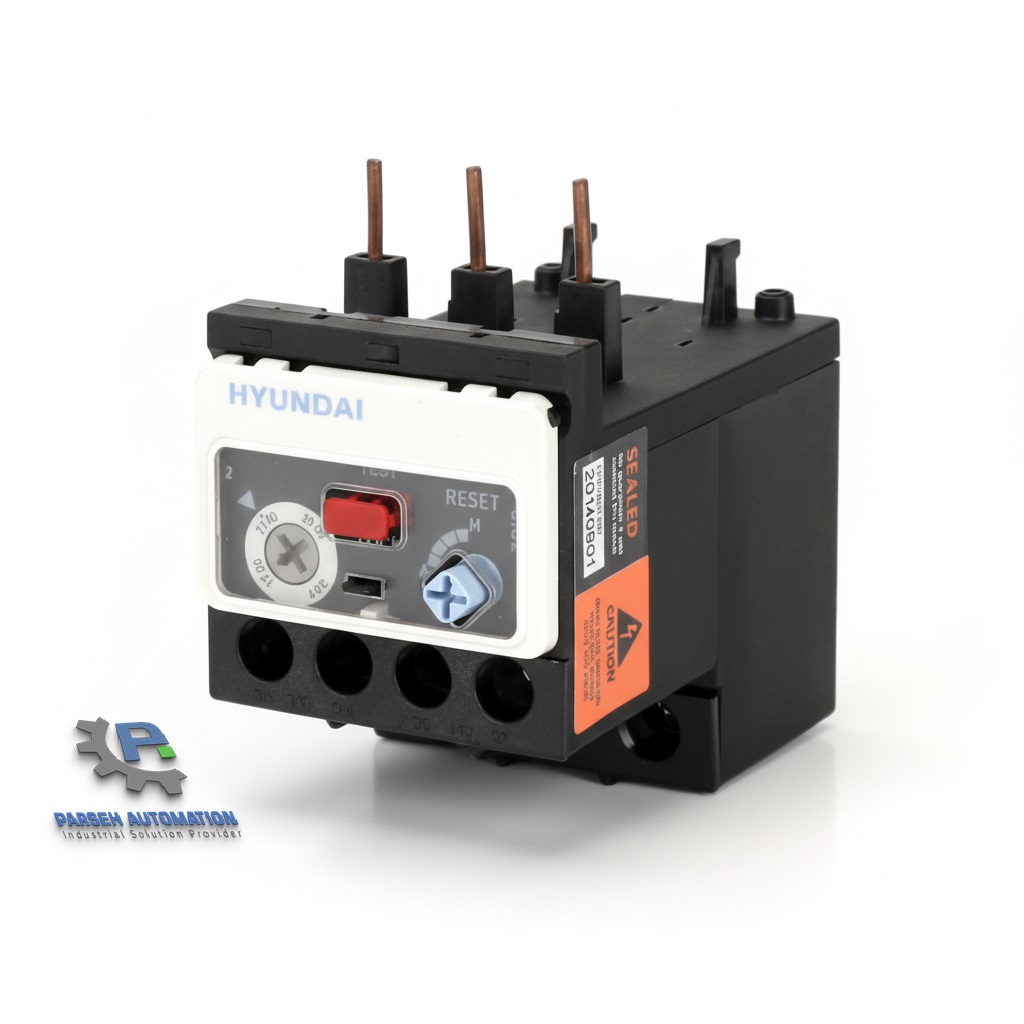

بیمتال هیوندای 7 تا 10 آمپر مدل HGT 18KB 0009S یکی از محصولات باکیفیت شرکت Hyundai Electric کره جنوبی است که برای محافظت موتورهای الکتریکی سه‌فاز در برابر اضافه‌بار (Overload) طراحی شده است.

این رله حرارتی با عملکرد دقیق خود در شرایط افزایش جریان یا دمای بیش از حد، مدار فرمان را قطع کرده و از آسیب‌دیدگی سیم‌پیچ موتور جلوگیری می‌کند.
به‌دلیل طراحی مستحکم و دقت بالا، این بیمتال یکی از گزینه‌های محبوب در تابلو برق‌های صنعتی، سیستم‌های اتوماسیون و خطوط تولید محسوب می‌شود.

مشخصات فنی بیمتال هیوندای 7 تا 10 آمپر

• مدل: HGT 18KB 0009S

• برند: Hyundai Electric

• رنج جریان قابل تنظیم: 7 تا 10 آمپر

• نوع حفاظت: حرارتی (Thermal Overload Protection)

• تعداد پل‌ها: سه‌پل (3P)

• نوع ریست: دستی (Manual Reset) و اتوماتیک (Auto Reset)

• سازگار با کنتاکتور: سری HGC-18 هیوندای(9آمپر، 12 آمپر، 18 آمپر)

• ولتاژ کاری: تا 690 ولت AC

• درجه حفاظت: IP20

• نصب: مستقیم بر روی کنتاکتور (Plug-in Type)

• دمای کاری مجاز: -10 تا +55 درجه سانتی‌گراد

• کشور سازنده: کره جنوبی

• کاربرد: حفاظت موتورهای سه‌فاز با توان تقریبی 1.5 تا 3 کیلووات

کاربرد بیمتال هیوندای 7 تا 10 آمپر

بیمتال HGT 18KB 0009S با دقت بالا و قابلیت تنظیم جریان، در طیف وسیعی از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
این تجهیز در صورت عبور جریان بیش از حد مجاز، مدار فرمان را قطع می‌کند تا از سوختن سیم‌پیچ موتور، افزایش حرارت و آسیب به تجهیزات الکتریکی جلوگیری شود.

کاربردهای متداول:

• تابلو برق‌های صنعتی

• سیستم‌های پمپاژ آب و فاضلاب

• ماشین‌آلات CNC و خطوط مونتاژ

• سیستم‌های تهویه، سرمایش و HVAC

• پمپ‌ها و فن‌های صنعتی

• سیستم‌های کنترل و فرمان موتور

نحوه تنظیم و استفاده از رله حرارتی HGT 18KB 0009S

1. تنظیم جریان موتور:
   با استفاده از پیچ تنظیم روی بیمتال، جریان نامی موتور (Full Load Current) را در بازه 7 تا 10 آمپر تنظیم کنید.

2. تست عملکرد:
   با فشردن دکمه TEST، عملکرد قطع مدار را بررسی نمایید.

3. ریست کردن بیمتال:
   پس از رفع خطا، دستگاه را به‌صورت دستی یا خودکار ریست کنید.

4. نصب صحیح:
   بیمتال باید در خروجی کنتاکتور نصب شود تا از موتور به‌صورت دقیق محافظت نماید.

نکات ایمنی و نصب

• مقدار جریان تنظیم‌شده باید با جریان نامی موتور مطابقت داشته باشد.

• بیمتال را در محیط خشک و عاری از گرد و غبار نصب کنید.

• از نصب در مجاورت منابع گرمایی مستقیم خودداری نمایید.

• در صورت قطع مکرر بیمتال، علت اضافه‌بار باید بررسی و رفع گردد.

• استفاده از فیوز یا کلید حرارتی در ورودی مدار توصیه می‌شود.

ابعاد HGT 18KB 0009S

سؤالات متداول

1. بیمتال HGT 18KB 0009S برای چه نوع موتورهایی مناسب است؟

برای موتورهای سه‌فاز با جریان نامی بین 7 تا 10 آمپر مناسب است (معمولاً موتورهای با توان 2 تا 3 کیلووات).

2. آیا این بیمتال با کنتاکتورهای دیگر غیر از هیوندای کار می‌کند؟

بله، در صورت مطابقت جریان و ابعاد می‌توان از آن با سایر برندها نیز استفاده کرد، اما سازگاری کامل با سری HGC-18 هیوندای(9A,12A,18A) دارد.

3. تفاوت مدل 0009S با 0012S در چیست؟

مدل 0009S محدوده جریان پایین‌تر (7 تا 10 آمپر) دارد و برای موتورهای کوچک‌تر مناسب است.

4. آیا امکان استفاده در مدار تک‌فاز وجود دارد؟

بله، می‌توان از دو پل از سه پل بیمتال در مدار تک‌فاز استفاده کرد.

5. چگونه می‌توان از سلامت بیمتال اطمینان حاصل کرد؟

با استفاده از دکمه TEST روی بیمتال می‌توانید عملکرد قطع مدار را شبیه‌سازی کرده و از سلامت دستگاه اطمینان حاصل کنید.

جمع‌بندی

بیمتال هیوندای HGT 18KB 0009S انتخابی ایده‌آل برای مهندسان برق، طراحان تابلو برق و شرکت‌های صنعتی است که به دنبال حفاظت مطمئن موتورهای الکتریکی در بازه 7 تا 10 آمپر هستند.

این بیمتال با کیفیت ساخت کره‌ای، دوام بالا و عملکرد دقیق حرارتی یکی از بهترین گزینه‌ها برای کاربردهای صنعتی محسوب می‌شود.
