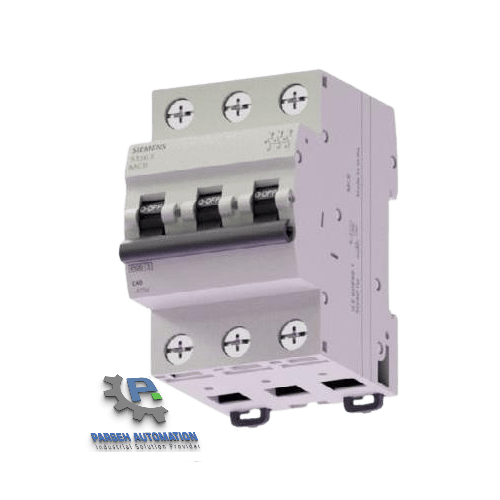

کلید مینیاتوری سه پل 63 آمپر زیمنس تیپ C مدل 5TJ6363-7
- کد فنی: 5TJ6363-7
- جریان: 63 آمپر
- تعداد پل: 3
- قدرت قطع اتصال کوتاه: 6KA
- منحنی قطع: C
3,253,000 تومان
معرفی کلید مینیاتوری سه پل 63 آمپر زیمنس تیپ C مدل 5TJ6363-7
در یک مدار سه‌فاز، قطع هم‌زمان فازها هنگام عملکرد کلید اهمیت دارد. زیمنس 5TJ6363-7 یک کلید مینیاتوری سه‌پل با جریان نامی ۶۳ آمپر است که سه فاز را از طریق پل‌های متصل به هم قطع می‌کند. این مدل برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده و منحنی C آن برای بارهایی که افزایش کوتاه‌مدت جریان در زمان راه‌اندازی دارند، امکان انتخاب مناسبی فراهم می‌کند؛ مشروط بر اینکه جریان راه‌اندازی بار و شرایط مدار بررسی شده باشد.
مشخصات فنی کلید مینیاتوری سه پل 63 آمپر زیمنس تیپ C مدل 5TJ6363-7
- کد فنی: 5TJ6363-7
- تعداد پل: سه پل (3P)
- جریان نامی: ۶۳ آمپر
- منحنی قطع: تیپ C
- قدرت قطع نامی: ۶ کیلوآمپر مطابق IEC 60898-1
- ولتاژ نامی درج‌شده برای مدل سه‌پل: ۴۱۵ ولت AC
- فرکانس نامی: ۵۰/۶۰ هرتز
- درجه حفاظت: IP20
- عرض: ۵۴ میلی‌متر، معادل سه ماژول
- سطح مقطع هادی قابل اتصال: ۱ تا ۲۵ میلی‌متر مربع
- گشتاور پیشنهادی اتصال ترمینال: ۲ نیوتن‌متر
ابعادکلید مینیاتوری زیمنس تیپ C
این کلید با ابعاد 54 میلی‌متر (3 ماژول تابلو) و طراحی فشرده صنعتی، روی ریل DIN نصب می‌شود. ترمینال‌ها توانایی پذیرش کابل‌های ضخیم تا سطح مقطع بالا را دارند، و اتصال مستحکم و ایمنی را فراهم می‌کنند.
نکات مهم انتخاب کلید مینیاتوری سه پل 63 آمپر تیپ C
در این مدل، محدوده آزمون عملکرد مغناطیسی تیپ C برابر ۵ تا ۱۰ برابر جریان نامی، یعنی حدود ۳۱۵ تا ۶۳۰ آمپر است. این بازه، جریان مصرف مجاز مدار نیست؛ جریان نامی کلید ۶۳ آمپر است. همچنین قدرت قطع ۶ کیلوآمپر به توانایی کلید در قطع اتصال کوتاه مربوط می‌شود و باید با جریان اتصال کوتاه احتمالی در محل نصب مقایسه شود.
برای این آمپراژ، انتخاب کابل را صرفاً بر اساس بازه سطح مقطع قابل اتصال به ترمینال انجام ندهید. ظرفیت جریان کابل به جنس هادی، روش نصب، دمای محیط و نحوه قرارگیری کابل‌ها نیز وابسته است. اگر مدار به نولِ قابل قطع نیاز دارد، پیش از سفارش بررسی کنید که مدل سه‌پل با طرح تابلو سازگار است؛ این کلید سه فاز را قطع می‌کند و پل چهارمی برای نول ندارد.
برای بررسی مدل‌هایی با آمپراژ یا تعداد پل متفاوت، فهرست کلیدهای مینیاتوری زیمنس در دسترس است. پارسه اتوماسیون این محصول را با گارانتی تعویض بی‌قید و شرط ۲ ساله ارائه می‌دهد.
برای دریافت مشاوره یا ثبت سفارش کلید مینیاتوری زیمنس با ما در ارتباط باشید:
-
تلفن تماس:
- 09132802948
- 09139754956
| کد فنی | 5TJ6363-7 |
|---|---|
| منحنی قطع کلید مینیاتوری | C |
| قدرت قطع اتصال کوتاه کلید مینیاتوری | 6KA |
| تعداد پل کلید مینیاتوری | 3P |
